Infra Red Elevator Door Detector THY-LC-917
| Anaran'ny vokatra | ridao maivana elevator |
| Lalana misokatra | Mivoha ny sisiny na misokatra afovoany |
| Zintin'aratra | AC220V, AC110V, DC24V |
| Isan'ny diodes | 17, 32 |
| Isan'ny andry | 94-33Beams,154-94Beams |
1. Miaraka amin'ny fiasan'ny fanaraha-maso ny tenany, ny famoahana mahazatra ny boaty Power ary ny vokatra manamarina ny tenany
2. Nandalo fitsapana TUV tany Alemaina, ary manaraka ny fenitra iraisam-pirenena mifandraika amin'izany
3. Ny fiasan'ny dormancy, manalava ny andro fiasan'ny vokatra
4. Manangana teknolojia vaovao, PCB miaraka amin'ny fahaiza-manao matanjaka amin'ny fanoherana ny harafesina, ary ny fahaiza-manao matanjaka amin'ny fampifanarahana an-tsaha, azo antoka sy azo itokisana
5. tsara tarehy endrika endrika, mora installtion, mety amin'ny ankamaroan'ny marika elevators
6. Teknolojia mandroso sy fitaovana, teknika padding SMT azo itokisana
7. Tsy voatery ho an'ny mpampiasa ny misafidy NPN/PNP Output (Transistor output) tsy misy boaty famatsiana herinaratra
Ny ridao maivana elevator dia fitaovana fiarovana fiarovana amin'ny varavarana ascenseur vita amin'ny alàlan'ny fitsipiky ny induction photoelectric. Mety amin'ny ascenseur rehetra ary miaro ny fiarovana ny mpandeha miditra sy mivoaka ny ascenseur. Ny lambam-baravarana maivana amin'ny ascenseur dia misy ampahany telo: ireo mpandefa infrarouge sy mpandray apetraka eo amin'ny andaniny roa amin'ny varavaran'ny fiara ascenseur, ary tariby malefaka manokana. Ho an'ny filan'ny fiarovana ny tontolo iainana sy ny fitsitsiana angovo, mihamaro ny ascenseur tsy nanala ny boaty herinaratra. Ny marika sasany amin'ny lambam-baravarana maivana dia tsy maintsy mampiasa boaty herinaratra noho ny tsy fahampian'izy ireo amin'ny fitsabahana elektromagnetika. Na izany aza, miaraka amin'ny fanamafisan'ny hevitra momba ny ascenseur maitso, ny ridao maivana tsy misy boaty famatsiana herinaratra dia fironana. Satria ny dingan'ny famadihana 220V ho 24V dia tsy maintsy ho very angovo be dia be.
Ny lambam-baravarana THY-LC-917 dia misy fantsona fanamafisam-pahazavana LED manara-maso mavitrika fehezin'ny CPU amin'ny ridao hazavana mahazatra. Ny LED misy loko roa miendrika tarika dia mampiseho ny toetry ny faritra fiarovana ny ridao maivana, ka ny ridao maivana dia manana fiantraikany hita maso kokoa amin'ny fiasan'ny fiarovana mahazatra. Maha-olombelona kokoa.

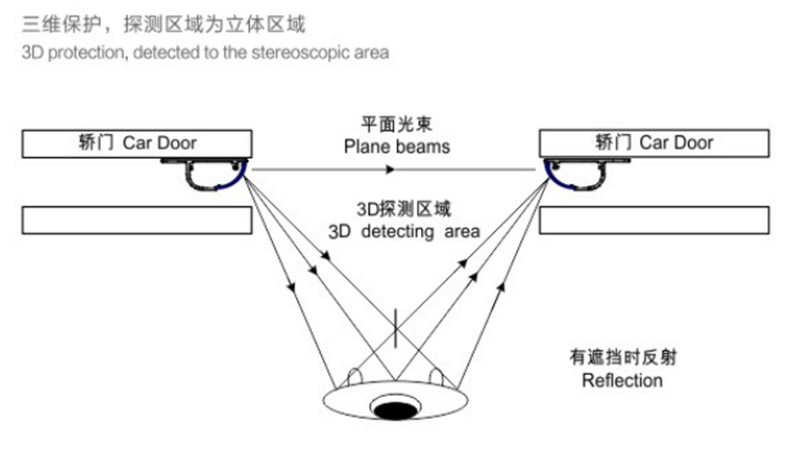

Misy fantsona mamoaka infrarouge maromaro ao amin'ny faran'ny ridao maivana. Eo ambany fanaraha-mason'ny MCU, ny fantsona mamoaka sy mandray dia mihodina amin'ny filaharana, ary ny hazavana avoakan'ny loha mamoaka iray dia raisina amin'ny loha mpandray maromaro mba hamoronana scanne maromaro. Amin'ny alalan'ity fitarafana tsy tapaka ny faritry ny varavaran'ny fiara avy any ambony ka hatrany ambany ity, dia miforona ny ridao maivana fiarovana amin'ny infrarouge. Rehefa voasakana ny iray amin'ireo taratra, satria tsy azo tanterahina ny fiovan'ny photoelectric, ny ridao maivana dia mitsara fa misy ny sakana, ary noho izany dia mamoaka famantarana manapaka. Ity famantarana interrupt ity dia mety ho famantarana switch na famantarana avo sy ambany. Aorian'ny fandraisan'ny rafitra fanaraha-maso ny famantarana avy amin'ny ridao maivana, dia mamoaka avy hatrany ny famantarana fanokafana varavarana, ary mijanona mihidy ny varavaran'ny fiara ary mivoha mivadika. Ny varavaran'ny ascenseur dia azo mihidy ara-dalàna rehefa miala amin'ny faritra fampitandremana ny mpandeha na ny sakana, mba hahatratrarana ny tanjon'ny fiarovana. Halaviro ny lozam-pifamoivoizana amin'ny olona tratra amin'ny ascenseur.
1. Fametrahana amin'ny finday ny émetteur sy receiver
Ny fametrahana amin'ny finday ny ridao maivana dia manondro ny fametrahana sy ny fampiasana ny mpandefa, ny mpandray, na ny iray amin'ireo izay miraikitra amin'ny varavaran'ny fiara ary mihetsika miaraka amin'ny varavaran'ny fiara. Amin'ny toe-javatra mahazatra, ny mpanentana sy ny mpandray dia raikitra amin'ny sisiny miforitra amin'ny varavaran'ny fiara.
Ny fomba fametrahana varavarana amin'ny lafiny iray dia ny manamboatra ny ridao maivana amin'ny fiara ascenseur sy ny sisiny miforitra amin'ny varavaran'ny fiara miaraka amin'ny visy.
Ny fomba fametrahana ny varavarana fisarahana afovoany dia ny manamboatra ny ridao maivana amin'ny sisiny miforitra amin'ny varavaran'ny fiara ascenseur miaraka amin'ny screws.

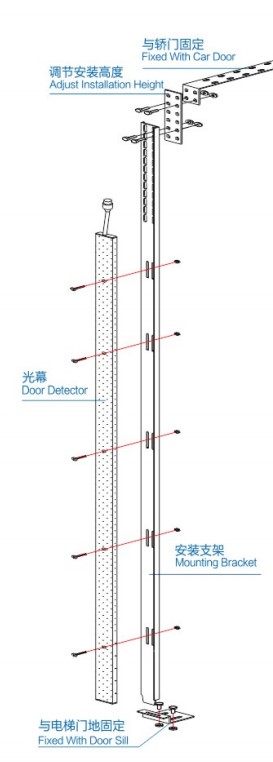

2. Fametrahana raikitra ny émetteur sy ny mpandray
Ny fametrahana raikitra ny ridao maivana dia manondro ny fametrahana sy ny fampiasana ny jiro ridao ny transmitter sy ny mpandray raikitra eo amin'ny faran'ny varavaran'ny fiara amin'ny alalan'ny bracket raikitra. Tsy afaka mihetsika miaraka amin'ny varavaran'ny fiara ny émetteur sy ny mpandray.
